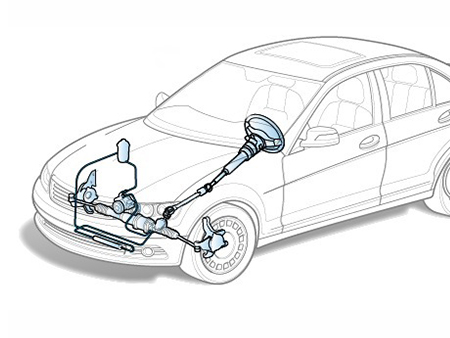

Рассмотрим, становящийся архаичным, вид рулевого управления под названием рулевая трапеция. Это наиболее ранний тип рулевого управления. В те годы, когда ещё не были изобретены рулевые рейки это был единственный вариант рулевого управления.
Рулевая трапеция представляет собой систему рычагов, соединяющих рулевой вал (вал рулевого редуктора) с поворотными кулаками.
Ключевыми элементами рулевой трапеции являются рулевые тяги и рулевые наконечники. Вспомогательными элементами являются рулевые сошки, рулевые маятники, рулевые демпферы.
Рассмотрим конкретные примеры рулевых трапеций.
Рулевая трапеция Nissan Terrano WD21 правый руль.
При повороте руля происходит поворот входного вала рулевого редуктора-гидроусилителя. В ответ на поворот входного вала происходит поворот выходного вала к которому прикреплена рулевая сошка. Она, в свою очередь, соединена со средней тягой, второй конец которой подвешен на рулевом маятнике, благодаря чему, средняя тяга может совершать колебательные движения по поперечной оси автомобиля. К концам средней тяги прикреплены рулевые тяги, которые вторым своим концом прикреплены к поворотным кулакам.
Особенности:
- Рулевая сошка - практически никогда не ломается, так как не имеет шарового шарнира.
- Рулевой маятник - при своевременной замене пластиковых втулок не требует замены в виде всего узла.
- Средняя тяга - поставляется в виде неразборного узла.
- Рулевые наконечники имеют отличия по расположению (наружный/внутренний, левый/правый). Так же отличаются диаметром конуса: с 1986,08 по 1993,01 - 13,5мм, после 1993,01-14,5мм.
Запчасти на авто на сайте autobak.kz
Рулевая трапеция MMC Pajero V24W правый руль.
При повороте руля происходит поворот входного вала рулевого редуктора-гидроусилителя. В ответ на поворот входного вала происходит поворот выходного вала к которому прикреплена рулевая сошка. Она, в свою очередь, соединена со средней тягой, второй конец которой подвешен на рулевом маятнике, благодаря чему, средняя тяга может совершать колебательные движения по поперечной оси автомобиля. К концам средней тяги прикреплены рулевые тяги, которые вторым своим концом прикреплены к поворотным кулакам.
Особенности:
- Рулевая сошка - имеет шаровый шарнир, поэтому при износе заменяется новой.
- Рулевой маятник - при износе меняется целиком.
- Средняя тяга - практически никогда не ломается, так как не имеет шаровых шарниров.
- Рулевые наконечники имеют отличия по расположению (наружный/внутренний).
- Рулевой демпфер - устанавливался опционально.
Рулевая трапеция Suzuki Escudo TD01W правый руль.
При повороте руля происходит поворот входного вала рулевого редуктора-гидроусилителя. В ответ на поворот входного вала происходит поворот выходного вала к которому прикреплена рулевая сошка. Она, в свою очередь, соединена со средней тягой, второй конец которой подвешен на рулевом маятнике, благодаря чему, средняя тяга может совершать колебательные движения по поперечной оси автомобиля. К концам средней тяги прикреплены рулевые тяги, которые вторым своим концом прикреплены к поворотным кулакам.
Особенности:
- Рулевая сошка - практически никогда не ломается, так как не имеет шарового шарнира.
- Рулевой маятник - при своевременной замене пластиковой втулки не требует замены в виде всего узла.
- Средняя тяга - поставляется в виде неразборного узла.
- Рулевые наконечники имеют отличия по расположению (наружный/внутренний).
Рулевая трапеция Nissan Patrol Y61 левый руль.
При повороте руля происходит поворот входного вала рулевого редуктора-гидроусилителя. В ответ на поворот входного вала происходит поворот выходного вала к которому прикреплена рулевая сошка. Она, в свою очередь, соединена с передней тягой (перед передним мостом), второй конец которой соединен с поворотным кулаком, благодаря чему, средняя тяга может совершать колебательные движения по поперечной оси автомобиля. Между правым и левым поворотными кулаками сзади моста закреплена задняя рулевая тяга.
Особенности:
- Рулевая сошка - практически никогда не ломается, так как не имеет шарового шарнира.
- Рулевой маятник - отсутствует, его роль выполняет правый поворотный кулак.
- Передняя тяга - поставляется в виде неразборного узла. Имеются отличия в ухе крепления рулевого демпфера (штырь, либо шаровое соединение).
- Рулевые наконечники имеют отличия по расположению (левый и правый).
- Рулевой демпфер имеет отличия по крепежам (штыри, либо шаровые шарниры).
Рулевая трапеция Toyota Land Cruiser HDJ80 левый руль.
При повороте руля происходит поворот входного вала рулевого редуктора-гидроусилителя. В ответ на поворот входного вала происходит поворот выходного вала к которому прикреплена рулевая сошка. Она, в свою очередь, соединена с передней тягой (перед передним мостом), второй конец которой соединен с шкворневым рычагом, благодаря чему, средняя тяга может совершать колебательные движения по поперечной оси автомобиля. Между правым и левым шкворневыми рычагами сзади моста закреплена задняя рулевая тяга.
Особенности:
- Рулевая сошка - практически никогда не ломается, так как не имеет шарового шарнира.
- Рулевой маятник - отсутствует, его роль выполняет правый шкворневой рычаг.
- Передняя тяга - имеет сменные наконечники. Имеются отличия в ухе крепления рулевого демпфера (штырь, либо шаровое соединение).
- Рулевые наконечники имеют отличия по расположению (передние/задние, левые и правые).
- Рулевой демпфер имеет отличия по крепежам (штыри, либо шаровые шарниры).
Рулевая трапеция Nissan Vanette C22 правый руль.
При повороте руля происходит поворот входного вала рулевого редуктора-гидроусилителя. В ответ на поворот входного вала происходит поворот выходного вала к которому прикреплена рулевая сошка. Она, в свою очередь, соединена с продольной тягой (от сошки до правого маятника). Второе плечо маятника соединено со средней тягой. Второй коней средней тяги соединен с левым маятником, благодаря чему, средняя тяга может совершать колебательные движения по поперечной оси автомобиля. К концам средней тяги прикреплены рулевые тяги, которые вторым своим концом прикреплены к поворотным кулакам.
Особенности:
- Так как рулевой вал расположен спереди передней оси автомобиля в конструкцию рулевой трапеции добавлена продольная рулевая тяга и второй маятник.
- Рулевые маятники - при своевременной замене пластиковых втулок не требуют замены в виде всего узла.
- Средняя тяга - поставляется в виде неразборного узла.
- Рулевые наконечники имеют отличия по расположению (наружный/внутренний).
