Вариаторная коробка передач. Что такое CVT

16 марта 2020

Авторазбор свежих иномарок в АлматыПри описании технических характеристик автомобилей важным пунктом является тип коробки передач и число передач. С классической механической трансмиссией все понятно (не о ней речь). Про традиционную автоматическую трансмиссию (АКПП, «автомат») слышали, пожалуй, все. А вот что такое трансмиссия CVT, обычно именуемая «вариатором»…

Условно коробки передач можно разделить на два вида – те, с которыми нужный режим передачи тяги приходится выбирать вручную – МКПП, и те, которые делают это самостоятельно – АКПП. В последних задача водителя – указывать технике, заблокировать ли трансмиссию, двигаться вперед, назад, или перейти на «нейтраль» – то есть просто выбирать режимы «P», «R», «N», «D»… Для управления режимами привычной многим АКПП служит всего один рычаг (и иногда дополнительные клавиши). Но ведь и в машине с «вариатором» тот же самый рычаг! Да, но, это ещё не значит что эти совершенно разные коробки передач имеют сходное устройство.

Принцип действия главного узла, который используется сейчас в CVT – Continuously Variable Transmission (CVT – бесступенчатая трансмиссия – дословно, «постоянно изменяющаяся трансмиссия»), которую мы привыкли называть «вариатором», был описан ещё в 1490 году  Леонардо да Винчи. Первый патент на вариатор был оформлен в 1886 году, но с тех пор технология значительно продвинулась вперед. Первые автомобили, в которых этот узел успешно применили, появился почти через 500 лет после этого – под известной сейчас «грузовой» маркой DAF (Нидерланды) когда-то производились и легковые автомобили, и именно на одной из таких голландских моделей в 1958 году впервые в мире стал серийно применяться вариатор. Со временем не только европейцы, но и японцы стали интересоваться этим оригинальным типом коробки передач, и когда в 1990 году в США в продаже появилась первая машина с CVT, ей стала именно японская Subaru Justy GL. Со временем CVT избавились от своих «детских болезней», и вот теперь очень часто автомобили с вариаторами вытесняют с первых мест в рейтингах продаж своих «автоматных» собратьев.

В отличие от традиционных автоматических трансмиссий, в вариаторной коробке нет заданного количества ступеней. Самый известный тип вариатора работает на основе ворота, позволяющего без использования жестко заданных передач установить любой коэффициент передачи крутящего момента.

Если вас смущает слово «передача», которое продолжают использовать при описании CVT трансмиссий, то напомним, что в широком смысле «передача» – это отношение скорости колёсного вала к скорости двигателя. И хотя в вариаторном типе трансмиссии отсутствуют ступени, термин «передача» продолжает использоваться из удобства.

По сравнению с обычной трансмиссией, в которой используется достаточно сложное сочетание шестерней, тормозов, захватов и управляющих устройств, вариатор – это образец простоты.

В большинстве вариаторных трансмиссий есть три компонента:

  1. Входной «движущий» ворот с изменяемым диаметром;
  2. Выходной «движимый» ворот с изменяемым диаметром;
  3. Металлический или резиновый ремень.

Кроме того, в CVT используется множество микропроцессоров и сенсоров, но эти три элемента – ключевые.

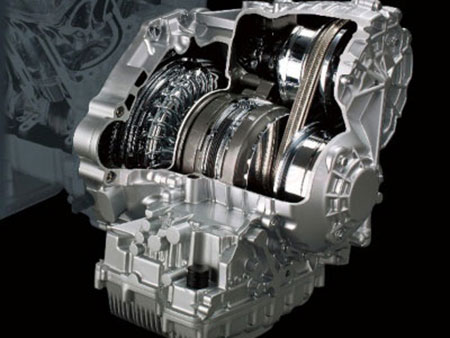

Ворот с изменяемым диаметром – сердце вариатора. Такой ворот состоит из двух 20 градусных конусов, направленный остриями друг к другу. В желобе между конусов протянут ремень. Обычно используются V-образные ремни, если они изготовлены из резины.

Когда конусы расположены дальше друг от друга и ремень находится в нижней части желоба, радиус петли уменьшается. Когда конусы расположены ближе друг к другу, ремень располагается выше, и, следовательно, радиус увеличивается. В вариаторах для изменения расстояния между половинками ворота используют гидравлический пресс, центробежную силу или пружины.

Вороты с изменяемым диаметром используются парами. Один ворот, называемый «движущим» (drive pulley или driving pulley), подсоединён к коленчатому валу двигателя. Так же иногда используют слово «входной» т.к. через него в трансмиссию поступает энергия от двигателя. Второй ворот, называемый «движимым» (driven pulley), передает крутящий момент колесному валу. Поэтому, его можно назвать «выходным» воротом.

Что бы сохранить натяжение ремня, когда один ворот увеличивает радиус, второй одновременно его уменьшает. Изменяя радиус воротов относительно друг друга, можно получить бесконечное количество ступеней. Например, когда радиус «движущего» ворота уменьшен, а «движимого» увеличен, то скорость вращения снижается и мы получаем пониженную передачу. Если радиус увеличен на «входном» вороте, а на втором снижен, то скорость вращения увеличивается и получается повышенная передача.

Простота и отсутствие ступеней делают CVT трансмиссию идеальной для многих видов техники, а не только автомобилей. Например, уже долгое время вариаторы используется в промышленных прессах, тракторах и скутерах. Во всех этих случаях в вариаторе использовались ремни из плотной резины, которые могли скользить и растягиваться, снижая эффективность.

Долгое время трансмиссии CVT не пользовались большой популярностью в связи с недолговечностью ремней – ведь даже самый прочный резиновый ремень в таком режиме долго не выдержит.

Использование новых материалов позволило сделать вариаторы еще более надежными и эффективными. Одним из важнейших моментов стало использование металлических ремней для соединения воротов. Эти ремни состоят из нескольких тонких стальных полос (обычно 9 или 12), скрепленных металлическими зажимами. Металлические ремни не скользят и отличаются высокой прочностью, позволяя использовать вариаторы с двигателями высокой мощности. Кроме этого трансмиссия с такими ремнями работает тише.

Сегодня всё больше крупнейших автопроизводителей (таких как General Motors, Audi, Honda, Nissan, Toyota и мн. др.) проектирует свои автомобили на основе вариаторной трансмиссии.
